材料电磁特性参数测量- 技术方案

        本文描述材料电磁特性参数测量技术方案。涉及液体、固体材料的介电常数、磁导率、反射率（吸收率）测量的技术途径、仪器设备、测试夹具、分析软件等方面。采用的测量方法包括探针法、腔体谐振法、同轴/波导传输/反射法、空间法等。

1 背景

      新材料与信息工程、能源工程及生物工程并列为当今世界上新技术革命的四大支柱。材料的发展在一定程度上反映了一个时代的生产力发展水平，它的品种、产量和质量情况是衡量一个国家科学技术与经济发展水平的一个重要标志。电子材料的发展在整个电子科技领域中总是处于最前沿的，它是电子工业和电子科学技术发展的物质基础，是电子技术进步的原动力。这不仅表现在电子产品的性能直接依赖于电子材料的特性，还表现在新型电子材料的开发能促进许多新型电子元器件的发展。

        针对不同外形尺寸、电气参数、物理状态和使用频段的介质材料，需要有对应的测试测量方法、测试夹具、分析计算方法。本文档描述材料电磁特性参数测量技术方案。涉及液体、固体材料的介电常数/磁导率、反射率（吸收率）测量的技术途径、仪器设备、测试夹具、分析软件等方面。采用的测量方法包括探针法、腔体谐振法、同轴/波导传输/反射法、空间拱形法等。

2 材料电磁特性测量

    2.1 低电磁损耗介质的谐振法测量

     2.1.1 测量方法

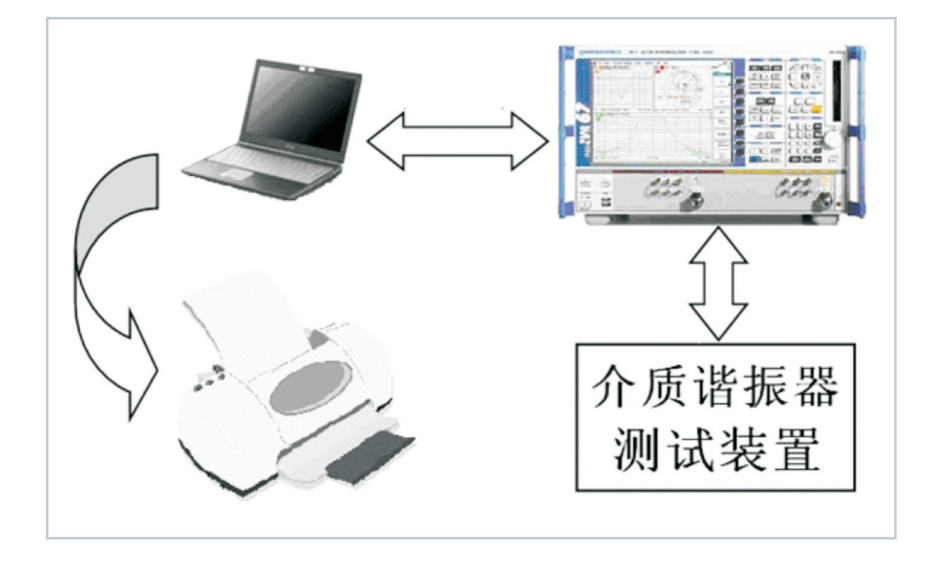

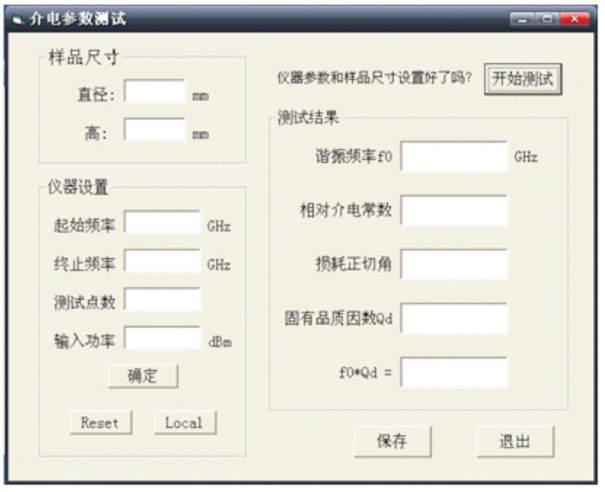

       介质谐振器微波复介电常数测试方法与自动测试系统主要用于对圆柱形介质谐振器的谐振频率、品质因数、介电常数和损耗角正切进行测试。测试系统基于圆柱形介质谐振法，利用网络分析仪¸ZVA测试谐振特性，通过自动测试软件实现参数设置、数据采集与处理、数据显示与存储等功能。

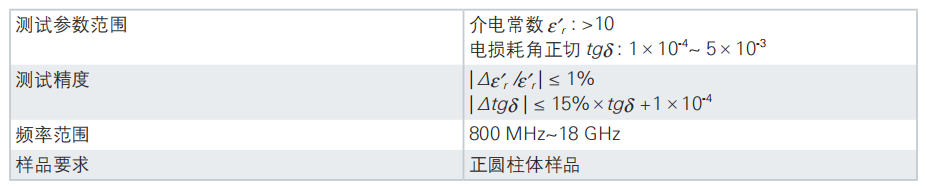

2.1.2 主要技术指标

2.2 自由空间法微波吸波材料电磁参数自动测量

2.2.1 测量方法

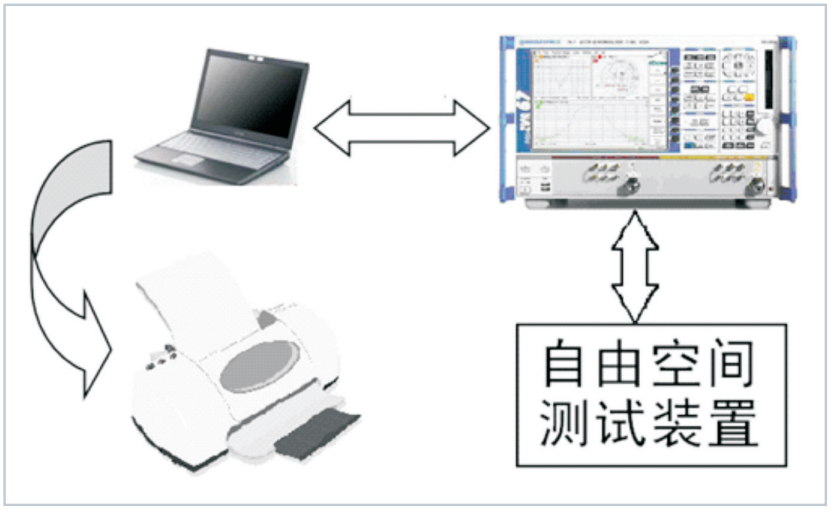

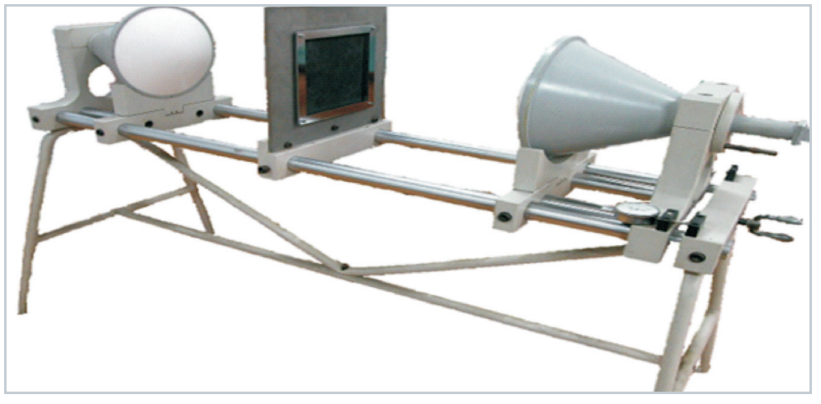

       自由空间测试方法与自动测试系统主要用于板状吸波材料样品微波电磁参数的测量。测试系统基于自由空间传输测试法，采用TRL法直接在测试样品端面校准，利用矢量网络分析仪¸ZVA测试散射参数，并通过自动测试软件实现参数设置、数据采集与处理、数据显示与存储等功能。

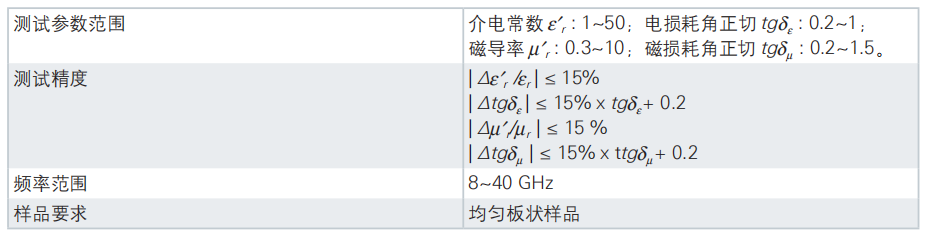

2.2.2 主要技术指标

2.3 传输线法测量电磁特性参数

2.3.1 测量方法

       根据测试样品和要求的不同，分为同轴传输线和波导传输线法。

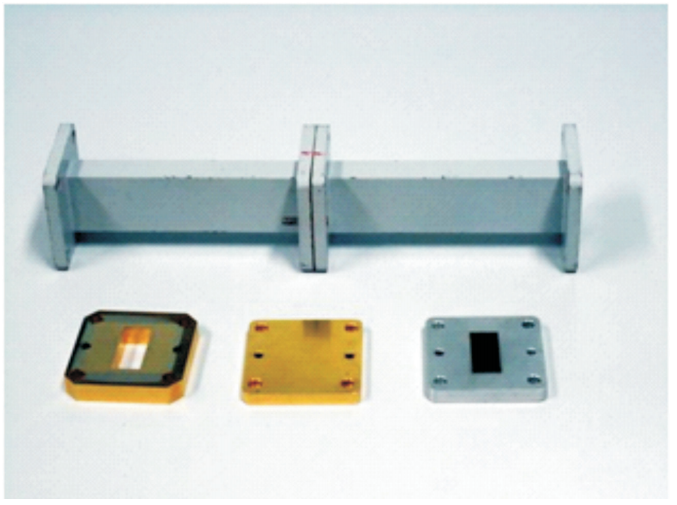

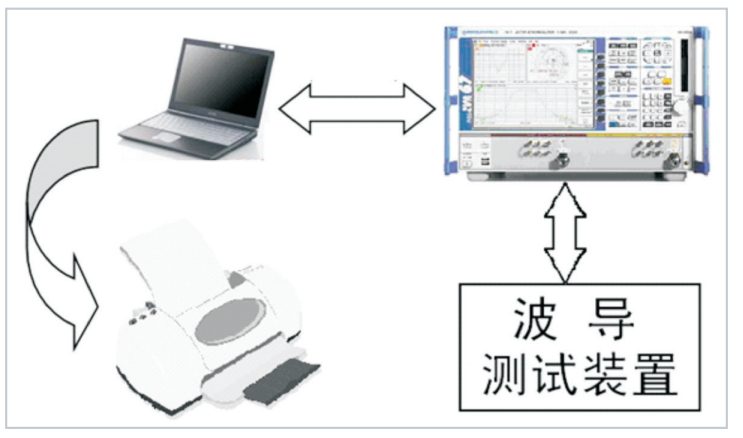

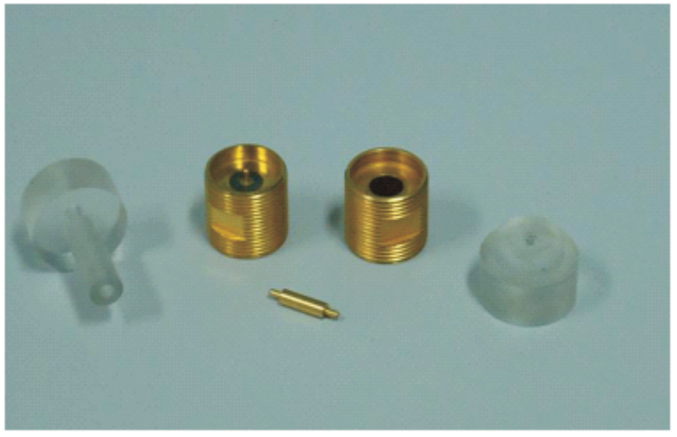

       根据测试样品和要求的不同，分为同轴传输线和波导传输线法。（1）波导测试方法与自动测试系统主要用于片状吸波材料样品微波电磁参数的测量，测试样品较小，容易制作。测试系统基于波导传输测试法，采用TRL法在波导端面校准，利用矢量网络分析仪测试散射参数，并通过自动测试软件实现参数设置、数据采集与处理、数据显示与存储等功能。（2）同轴测试方法与自动测试系统主要用于圆环状吸波材料样品微波电磁参数的测量，测试频段宽。测试系统基于同轴传输测试法，利用矢量网络分析仪测试散射参数，并通过自动测试软件实现参数设置、数据采集与处理、数据显示与存储等功能。

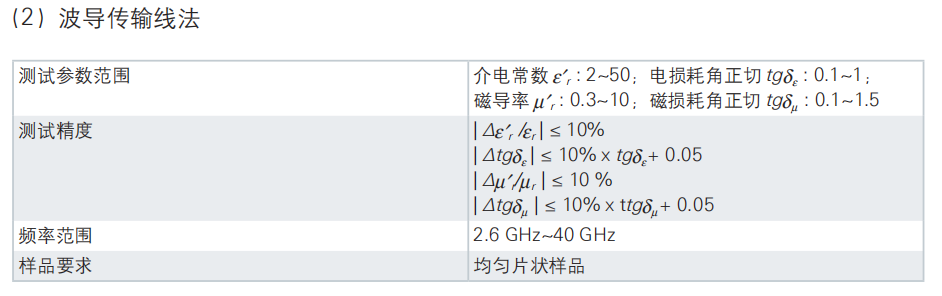

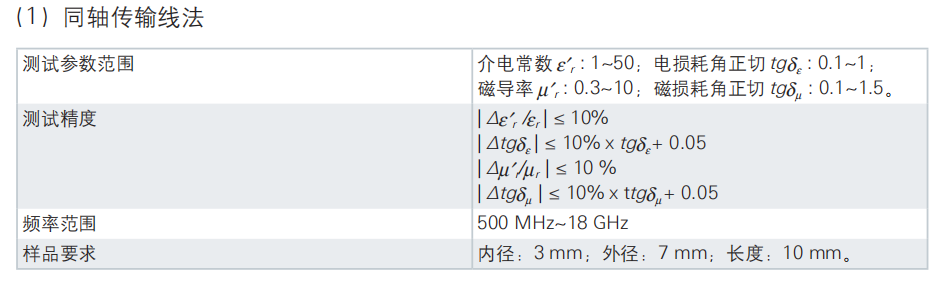

2.3.2 主要技术指标

2.4 液体介电常数测量

2.4.1 测量方法

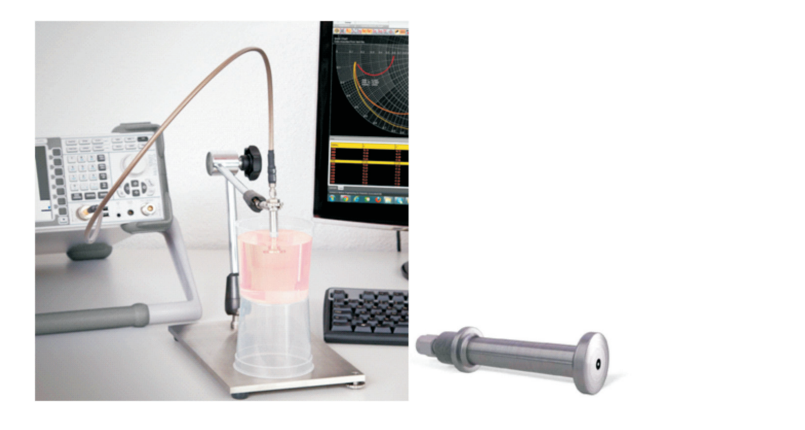

       液体材料介电常数测量采用同轴探针法，将同轴探针放入待测液体材料中，通过矢量网络分析仪¸ZVA测量端口反射系数的幅度相位，计算材料的介电常数与损耗角正切。校准、测试、计算由自动测量软件完成。

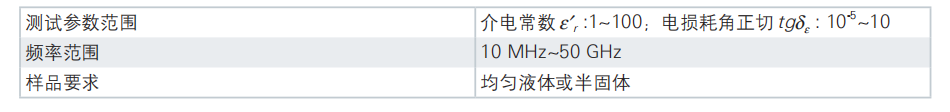

2.4.2 主要技术指标
