便携式示波记录仪 DL350
严苛的测量条件需要高性能与灵活的解决方案。这就是DL350示波记录仪的设计理念。 DL350与其它示波记录仪共用同样的18种插拔模块,电池供电使其易于携带,可在受限的空间中使用。
DL350最多提供8路模拟量和16路数字量通道,采样率可达100MS/s,******绝缘电压1KV,最高分辨率16位,支持多种模块,可灵活配置,适用于各种长时间和瞬间变化波形的测量。
可充电电池的使用,不仅使得现场测试成为了可能,它与主电源配合,还起到了UPS的作用。
- 产品简介

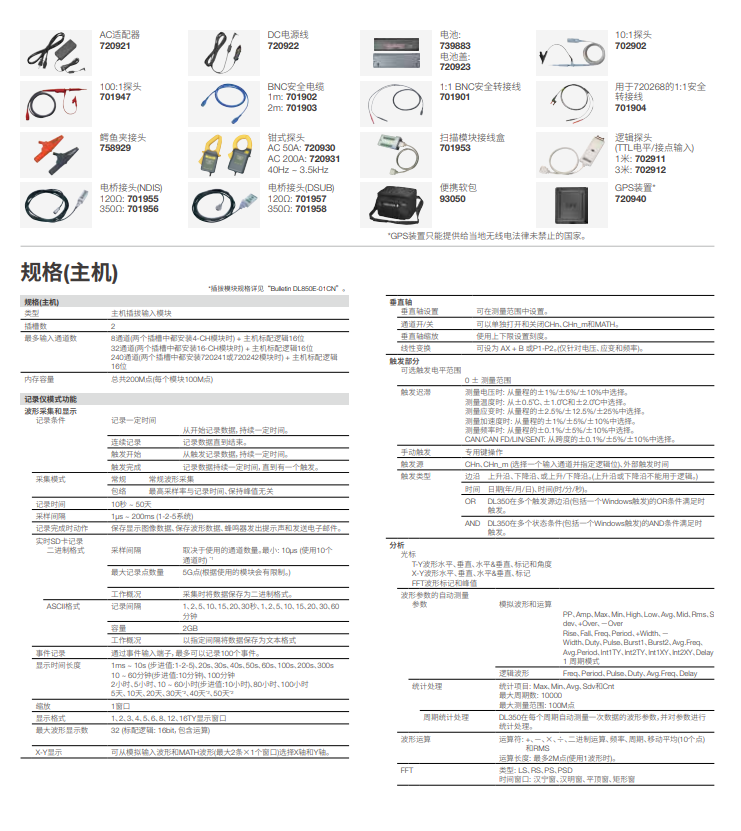

- 技术参数
-
当您离开实验室或办公室外出工作时,您需要DL350这样一台集成了所有测量和记录功能的便携式仪器。无论高速观测或长期记录、还是“快速而简单”或高级复杂的设置, DL350都能够灵活地满足您的需求。
完整独立的信号调理
无论是直接的高精度电压测量,或者是来自电流探头、温度传感器、应变片、加速度传感器和串行总线的混合信号, DL350都可以在无需额外接线盒或电缆的情况下对它们进行处理。
DL350带有2个插槽,可插入18种不同类型的用户可插拔输入模块,提供超强输入能力。举例来说,这意味用户在使用4路绝缘16位电压输入模块以1MS/s进行测试时,还能够同时测量16路温度信号或2路独立CAN或LIN总线信号(每路包含30个信号)。更换模块后能够以100MS/s的速度(12位精度及1kV绝缘)进行测量。与此同时还有16路内置逻辑输入;更换为一个数字输入模块则会增加更多逻辑输入。用带RMS功能的模块,或在记录完成后使用一个运算通道,则可以像DMM一样对AC信号进行测量
可用作数据采集系统或大内存示波器
SD卡可直接记录每模块最多5G点的数据。这表示DL350可连续记录长达50天。对于高速信号,可使用多达每模块100M点的内存来捕获快速瞬变。这比其它便携式示波器或测试工具要高出10000倍,这样就能够以更高的采样速率获取信号,或者能够捕获更长时间的信号。
精确测量快速变化波形
作为众多便携式测量仪器中的一款独特产品, DL350可以使用一种高分辨率高速采样模块。这样就能单独提供绝缘12位100MS/s输入,可以精确测量并记录叠加在慢变信号上的瞬态波形。例如变频器输出中出现的瞬变、或者控制信号的边沿,这些都是传统手持测试工具无法胜任的。
-
