数据采集系统 GM10
简述
GM10是横河电机（Yokogawa）SMARTDAC+ 数据采集系统和控制产品系的最新研发产品。SMARTDAC + 是数据采集和控制的一种全新方式，以人性化、简便的操作为设计重点。通过智能架构，GM10实现了数据采集系统的可扩展化。
产品分类
产品中心 >
横河 >
数据采集设备
- 产品简介

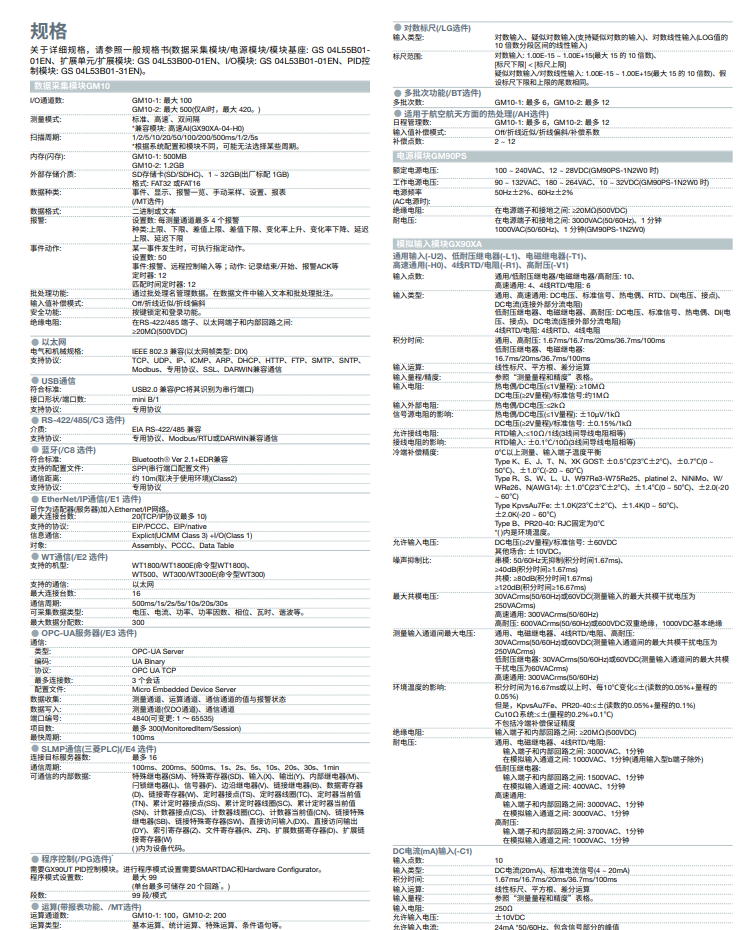

- 技术参数
-
实现了可扩展的数据采集系统
自由增加通道数
YOKOGAWA专有模块构造 (专利申请中)
一次可扩展一个模块。
设计独特，模块可放入相连的模块基座。
模块基座可确保连接 (支持滑锁和螺丝固定)
可从前面板插拔模块，便于维护。
数据采集模块各部件的名称
标配测量通道多达100 个（单台配置）
一个数据采集模块(GM10) 最多可连接10个 I/O 模块
安装场所不限
可安装在桌面、DIN 导轨或墙上。
可选多种 I/O 模块可根据应用需求选择模块。 可提供抗噪声、电磁继电器型模块。 所有模块均配置可拆卸端子块，接线方便。 与 SMARTDAC+ 系列产品使用的模块相同。
型号
产品名称 测量/应用 通道数 GX90XA-10-U2 模拟输入模块 DC 电压、热电偶、RTD、接点(半导体继电器扫描型) 10 GX90XA-10-L1 DC 电压、热电偶、接点(低耐压型) 10 GX90XA-10-T1 DC 电压、热电偶、接点(电磁继电器扫描型) 10 GX90XA-10-C1 DC 电流(mA) 10 GX90XD 数字输入模块 远程控制输入、操作记录或脉冲输入 16 GX90YD 数字输出模块 报警输出 6 GX90WD 数字输入 / 输出模块 远程控制输入、操作记录或脉冲输入 / 报警输出 DI:8/DO:6
模拟输入模块的扫描间隔和测量类型
类型
通道数
扫描间隔 （最短）
扫描器
TC
RTD
DCV
DI
mA
用途
通用 (-U2) 10 100ms SSR √ √ √ √ 通用 低耐压继电器(-L1) 10 500ms SSR √ √ √ 中等价位 电磁继电器
(-T1)10 1s Relay √ √ √ 抗噪声 DC 电流输入 (-C1) 10 100ms SSR √ 仅限mA
内存和******输入/输出通道数
类型
内存
******输入/输出通道数
GM10-1 500 MB 单台配置 0 to 100 多台配置 0 to 100 GM10-2 1.2 GB 单台配置 0 to 100 多台配置 0 to 420 可支持高精度测量的实际值
输入类型
测量精度* (典型值) DCV 20 mV ±(读数的0.01% + 5µV) 6 V (1-5V) ±(读数的0.01% + 2mV) TC R ±1.1 °C K (-200 to 500 °C) ±0.2 °C
但 -200.0 to 0.0°C: ±(读数的0.15% + 0.2 °C)T ±0.2 °C
但 -200.0 to 0.0°C: ±(读数的0.10% + 0.2 °C)RTD Pt100 ±(读数的 0.02% + 0.2 °C) Pt100 (高分辨率) ±(读数的 0.02% + 0.16 °C) 因考虑到产品部件和调整测试设备的差异，第11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。

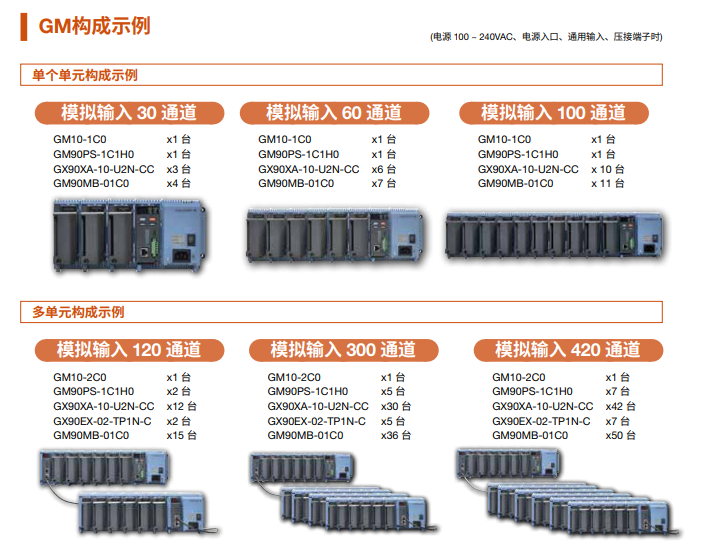

* 基本操作条件: 23±2 °C, 55±10% RH, 电源电压 90-132, 180-264 VAC, 电源频率 50/60 Hz ±1%以内；预热 30 分钟以上、不存在振动或其他影响性能的因素。通过多台配置扩展通道数，可测量多达420 通道(实际输入)
通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)
在GM10-2 大存储机型上，包括运算通道和通信通道在内，记录通道最多可达1000 个。
用以太网线连接各仪器，可进行分散安装。分散安装可缩短布线长度测量对象(现场) 与数据记录仪分开安装时，可以将子机安装在测量现场用来监视数据，从而省去长距离连接热电偶等信号线的麻烦。
-
