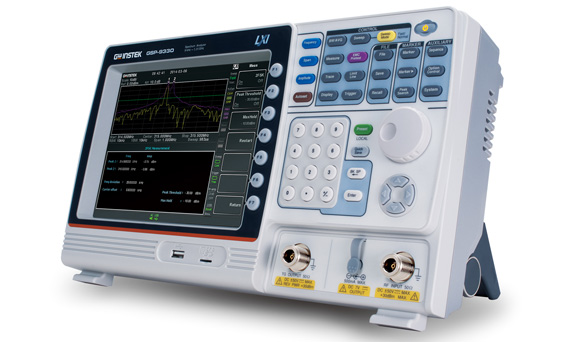

GSP-9330

简述

频率范围:9kHz~3.25GHz

频率稳定度:0.025ppm 老化率:1ppm

RBW:1Hz~1MHz(3dB) 6dB EMI 滤波器:200Hz, 9kHz,120kHz,1MHz

最快扫描时间:204us

灵敏度:-149dBm/Hz(@前置放大器开启)

内置前置放大器,50dB衰减器及序列功能

内置EMC预测功能

内置2FSK分析,AM/FM/ASK/FSK解调&分析

内置p1dB点,谐波,通道功率,N-dB带宽,频率计数,时域功率测量

OCBW,ACPR,SEM,TOI,CNR,CTB,CSO,噪声记号,门控扫描

内置光谱图,拓谱图和分窗显示模式

远程控制EMI测量软件:SpectrumShot

远程控制接口:LAN,USB,RS-232c

选配:跟踪源,GPIB接口,电池组


产品分类
产品中心 > 频谱分析仪 >
  • 产品简介

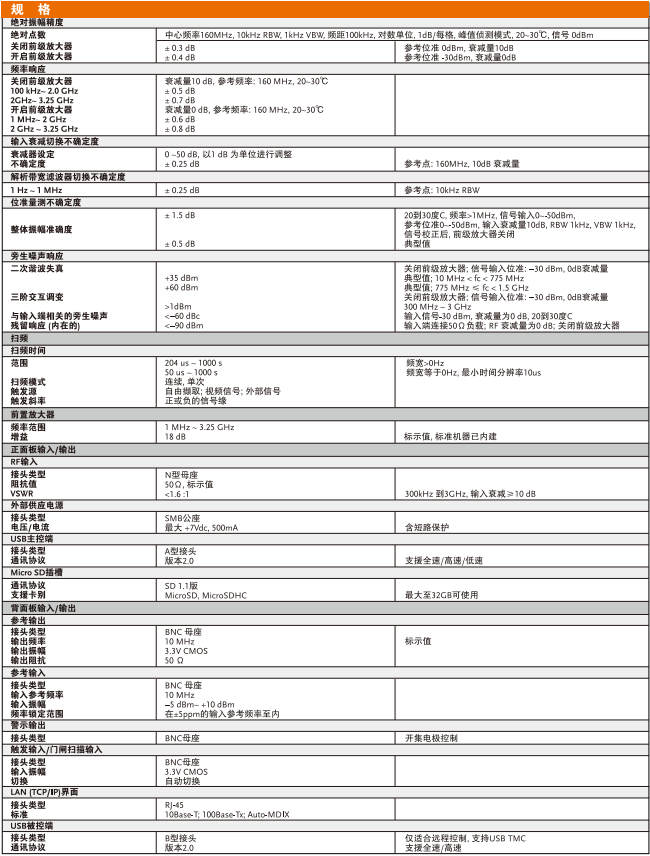

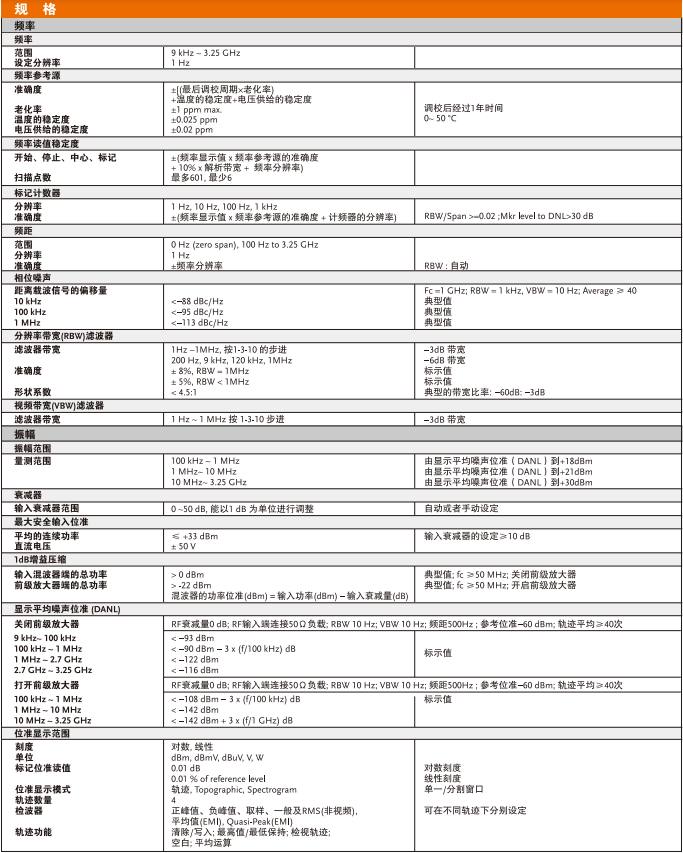

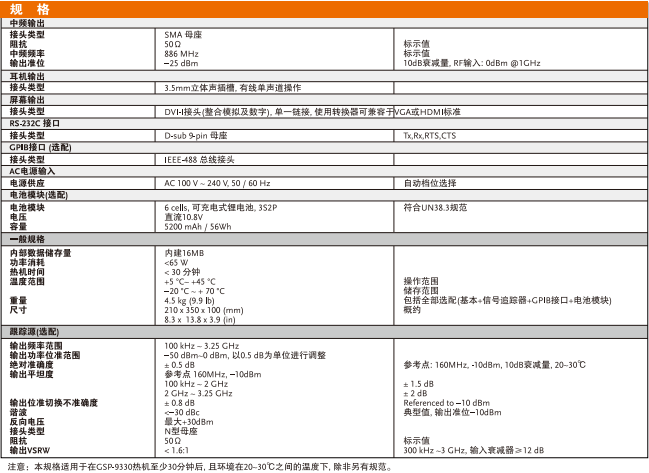

  • 技术参数
  •       GSP-9330是一款3.25GHz的高速测试的频谱分析仪,最快扫描速度为204uS。用户通过快速扫描时间可轻松处理和分析调制信号。调制信号处理的关键是快速扫描时间和信号解调功能。除了模拟AM / FM解调和分析功能,GSP-9330也提供ASK/FSK和2FSK数字信号的解调和分析功能。如今,EMC的问题对产品设计过程至关重要。因此,GSP-9330合并了EMC预测解决方案以促进EMC测试。GSP-9330简易的EMC预测过程大大的缩短了用户产品发布的时间。
    A.快速信号扫描
          对频谱分析仪而言,速度是重要的规格。GSP-9330提供高达204us的扫描速度。用户通过快速扫描时间识别和分析各种快速或瞬态信号。如频率/调幅信号,蓝牙跳频信号,调谐压控振荡器或其它在在ISM频带的干扰信号。
    FM 信号监控   台湾3G电信信号
    B. 调制信号分析
          2FSK调变因为低设计成本及低耗电特点而被广泛地使用在低功率及低数据传输速率的射频通讯应用。今日2FSK调变科技使用在大量不同的产品及系统里,如消费性电子产品,车用电子,RFID,自动读取电表及工业控制装置等等。2FSK分析可以测量的参数包含载波功率, FSK频偏, 载波频率 & 载波频率偏移测量。使用者可以设定判断条件于频偏及载波偏移以快速判断测试结果。
          RFID 和光通讯系统常使用幅移键控法(Amplitude Shift Keying , ASK),而无线电话、传呼系统和RFID等等许多的应用则是使用频移键控法(Frequency Shift Keying, FSK)。ASK/FSK解调及分析测量的参数,包括调幅深度,频偏,载波功率和载波频率偏移,符号码及波形。用户可以设定调幅深度,频偏,载波功率和载波偏移的合格/失败测试结果。并提供针对 data message来判断 preamble & sync 的功能。
          AM/FM信号分析测量参数,包括调幅深度,频偏、调变速率、载波功率、载波频率偏移和SINAD。用户可以设定调幅深度,频偏,载波功率和载波偏移的判断条件来进行快速测试结果。AM / FM解调功能可以解调及收听AM或FM广播信号。
    2FSK信号分析  ASK/FSK信号分析与解调功能  AM/FM信号分析与解调功能
